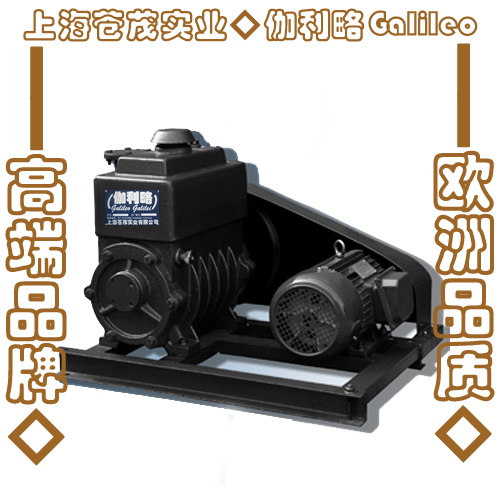

X-100型单级旋片式真空泵是用指定的机械真空泵油润滑及密封机件抽除密封容器中的气体从而获得真空的主要设备。具有极限压力低、功耗小的特点,该泵不适于抽含氧过高的、有爆炸性的、对金属起腐蚀的和含有颗粒尘埃的气体。广泛用于工厂、石膏模具制造、冶金铸造、化工抽真空、电光源抽真空、食品包装抽真空、医药、吸塑、电子、干燥、机械、石油等场所。也可以作为罗茨真空泵机组的前级泵。
型号说明
X-100旋片式真空泵
X—单级旋片式真空泵
100—抽速/抽气量100L/s
性能范围
型 号 |
抽 速
(升/秒) |
极限
压力
(帕) |
功 率
(千瓦) |
进气
口径
(毫米) |
用油量
(升) |
毛重
(千克) |
外形尺寸
长×宽×高
(毫米) |
X-100 |
100 |
1 |
7.5 |
Ф100 |
13.5 |
570 |
1100×720×845 |
用途及使用范围
X系列单级旋片式真空泵是国内首创的能抽除大量水蒸气的新产品,由于泵本身带有油再生装置和可靠的气镇装置,延长了泵油的使用寿命。用来对密封容器抽除气体所获得真空的基本设备,适用于电子器件制造,真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备。
特点:
1、相对于XD系列单级真空泵具有极限真空高,对于滑阀真空泵可通过调整消声针阀来控制噪声,由于其转子偏心质量小,且对转子作了平衡,故振动小。
2、X系列旋片式真空泵抽气效率高。
3、X系列旋片式真空泵气镇性能好。
X系列旋片式真空泵有经过特殊设计的气镇装置可向排气腔充入干燥气体,从而大大降低排出气体中蒸汽的分压力。当其低于泵温下的饱和蒸汽压时即可随充入空气排出泵外,而避免凝结在泵中。
4、X系列旋片式真空泵配有温控水量调节阀。
泵工作时通过泵自身所配上述调节水压,可将泵温调至75oC±5oC,从而提高排出泵外,但应使泵温不超过80oC(油箱测温点)。
5、X系列旋片式真空泵有油水分离器。
它能够使泵油中的杂质和凝结物积存到油水分离器的底部,通过安装在底部的放水阀排出泵外。
注意事项
1、X型旋片式真空泵运转注意事项:
(1)断续起动1—2次,观察在运转中有无异常声响及特殊的震动,无问题方可边续运转。
(2)注意油面应在视镜的两条油标线之间,油量多了会引起起动困难、返油、喷油等不良现象,少了则影响真空度。油量不足时应通过加油孔加油。注意久停的泵油面要下降,将泵连续运转几转后,油面才会上升。
(3)打开冷却水
(4)打开泵进气嘴上的阀门,打开的大小视具体情况而定。
2、对初次安装好的X型旋片式真空泵,应先做一次试车运转,此时泵应无安装不当的振动及无特殊冲击声响,电机不应超负荷,油温和极限真空度应符合技术规格。
3、停X型旋片式真空泵时应先关断进气嘴上的阀门,装有放气阀者对泵放气,再截断电源,再停水源。
4、X型旋片式真空泵使用中注意事项:
(1)经常注意油位。
(2)泵起动后再缓慢打开阀门。
(3)经常注意泵运转是否正常,有无特殊声响,电机是否超负荷运转。
(4)注意冷却水是否中断。
(5)注意泵温升不超过40℃
(6)如停车后X型旋片式真空泵温要下降到5℃以下时,泵内冷水必须除净。
