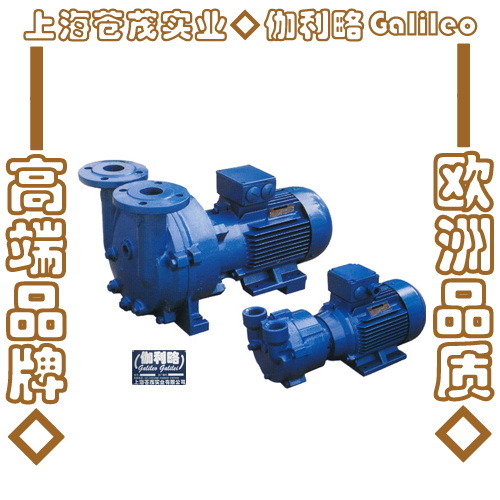

2BV系列液环式真空泵采用电机同轴直联系式无油设计,该系列产品制造符合ISO9001标准,其性能和西门子2BV系列相当。常规配置为密封采用高级陶瓷和合金系列机封、青铜或者不锈钢叶轮,内部装有柔性阀板的排气口,能自动调节排气角,使泵在整个真空范围内高效运行。,具有节省空间、易于安装、真空度高、噪音较小、传动损失小、维护简便、可吸入颗粒杂质、可吸入水蒸气等特点。2BV液环式真空泵可提供全套的2BV机组,其中可包括气水分离器,水箱,控制柜等。
型号说明
以2BV-230为例
2BV—2BV水环式真空泵系列
230—最大吸气量230m3/h
性能范围
型号 |
额定功率(kW) |
最低吸入 |
最大吸气量(m3/h) |
工作液量(m3/h) |
转速(r/min) |
噪音dB(A) |
绝压(kPa) |
2BV-27 |
1.1 |
3.3 |
27 |
0.2 |
2900 |
62 |
2BV-52 |
1.5 |
52 |
0.2 |
2900 |
65 |
2BV-80 |
3 |
80 |
0.3 |
2900 |
66 |
2BV-110 |
4 |
110 |
0.4 |
2900 |
72 |
2BV-160 |
4 |
160 |
0.4 |
1450 |
65 |
2BV-230 |
5.5 |
230 |
0.5 |
1450 |
68 |
2BV-280 |
7.5 |
280 |
0.6 |
1450 |
70 |
2BV-400 |
11 |
400 |
0.9 |
1450 |
73 |
2BV-500 |
15 |
500 |
1.2 |
980 |
75 |
备注:该性能表的性能参数是用15℃的水作工作液,在室温20℃排气压力和常规大气压均为1013hpa(百帕)的状态下所示的数值。当水温和大气压变化时会随之发生变化。
用途及使用范围
2BV系列水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封,具有结构简单,安装简捷、无油、安全可靠等特点。
2BV系列水环真空泵适于抽除气体和湿润蒸汽,吸气压力可达到33mbar绝压(97%真空度),当2BV水环式真空泵在吸气压力低于80mbar的状态下长期工作时,应联接汽蚀保护管以对泵进行保护,2BV水环式真空泵如配大气喷射器吸气压力可达10mbar,喷射器可直接安装在真空泵吸气口上,作为压缩机使用时,其压力最大至0.26MPa(绝压)。
2BV系列水环真空泵及压缩机被广泛用于石油、化工、制药、食品、制糖工业等领域。由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时,不易发生爆炸,所以其应用更加广泛。
2BV水环式真空泵的主要应用领域 |
真空过滤 |
(化学制品过滤厂,化学制品处理厂,铁矿厂,采矿业,磷肥厂,造纸厂,家禽加工厂,选煤厂) |
蒸汽回收 |
(蒸馏器,装卸站) |
水泵引水 |
(自来水厂) |
冷凝器水箱补水 |
(电站) |
真空蒸馏 |
(牛奶厂,食品厂,化工厂,纸浆厂) |
烘干 |
(化工、医药制造业) |
真空消毒 |
(医院,医务室,实验室) |
木材处理/干燥 |
|
挤出成型 |
(塑料行业) |
医药/实验室真空 |
成型 |
(塑料,聚乙烯,橡胶,轮胎等制造业) |
溶剂回收 |
浸渍 |
(食品加工,木器加工,纺织厂,胶合板厂,电线杆的制造等) |
土壤净化 |
真空包装 |
液体脱气 |
(食品加工,水软化,瓶装厂) |
萃取 |
压缩空气再生 |
(纸浆,钢铁,汽车,玻璃,化工) |
制革 |
食品加工 |
(食品加工厂,牛奶厂) |
罐装 |
启动及停车
1、水环真空泵启动
水环真空泵长期停车的泵在开动以前,必须用手转动数圈,以证实水环真空泵内没有卡住或其它损坏现象。
水环真空泵启动按以下顺序进行(参见图5)
(1)打开排气管阀门。
(2)启动电动机(应注意电机的正反转)
(3)迅速打开图5供水管2。逐渐增加供水量,至供水量符合规定要求为止,(应注意不要干运行真空泵)。
2、水环真空泵停车
水环真空泵停车按以下顺序:
(1)(如进气管有阀门)关闭进气管上的阀门。
(2)关闭供水管2,并迅速关停真空泵。
(3)停车后应将泵腔内的水放掉,以免再次启动时,会造成叶片与泵轴断裂。
