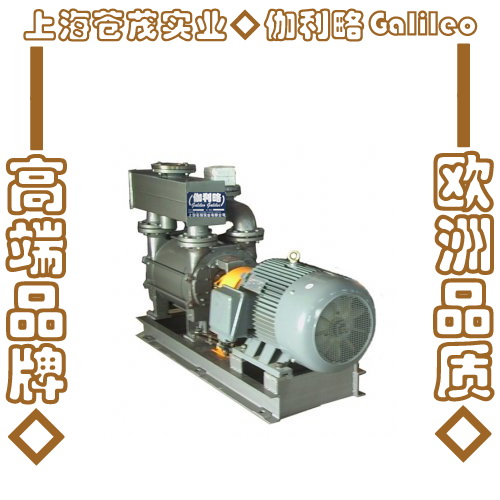

2BE1水环式真空泵采用单级作用结构形式,系2SK水环式真空泵升级替代产品,2BE水环式真空泵具有气量大、真空度高(3.3KPa)、噪音低、维护方便等特点,通常用于抽吸不含较大固体颗粒,不溶于或微溶于工作液的气体。如果需要抽吸含有酸碱腐蚀性气体需要采用304/316不锈钢材料配置。2BE1水环式真空泵被广泛用于电力,石化,煤炭,造纸,烟草,食品,纺织,治金及制药行业等用作真空脱水,真空干燥,真空过滤和压送气体。
单级单作用,轴向进排气,结构简单,维修方便;
配有自动排水阀,控制泵的起动液位,避免过载起动;
填料压盖为分半结构,可以整体拆出,更换填料更方便;
泵的轴向及径向载荷分别由不同的两组轴承负担,经过改进的轴承结构,保证了泵能长期连续可靠运转。
采用普通的材质,可以满足一般的使用要求;
当过流部件采用不同牌号的不锈钢制造时,可满足不同的防腐要求;
型号说明
以2BE1-153为例
2BE1—2BE1水环式真空泵系列
15—叶轮名义半径15cm
3—叶轮宽径比代号
性能范围
型 号 |
2BE1 103 |
2BE1 153 |
2BE1 203 |
2BE1 253 |
2BE1 303 |
2BE1 353 |
2BE1 403 |
2BE1 355 |
抽气速率m3/min |
5.6 |
9.9 |
18.7 |
29.8 |
54 |
72-88 |
85-140 |
82-100 |
极限绝压kpa |
3.3 |
3.3 |
3.3 |
3.3 |
3.3 |
3.3 |
3.3 |
16 |
极限真空mpa |
-0.098 |
-0.098 |
-0.098 |
-0.098 |
-0.098 |
-0.098 |
-0.098 |
-0.087 |
电机功率kw |
11 |
18.5 |
37 |
45 |
75 |
110-160 |
110-280 |
132-160 |
转速r/min |
1460 |
1470 |
970 |
590 |
590 |
490-590 |
330-565 |
490-590 |
说明:以上数据系小于20℃水温和标准大气压下测得,如上述条件发生变化,该数值会随之变化!
应用领域
电力工业:凝汽器抽真空,负压除灰。
塑料业:橡胶的真空成形。
石油化工业:真空蒸馏,真空结晶;采油中的水脱氧等。
煤炭及矿业:真空浮选与过滤;矿井煤层的瓦斯排放。
制药行业:各种真空装置。
烟草行业:真空系统。
吸排水工程:真空引水。
造纸工业:真空系统以及各种。
水环式真空泵特点及用途:
2BE水环式真空泵及压缩机,是我厂在多年科研成果和生产经验的基础上,结合进口产品先进技术,研制开发的高效节能产品。通常用于抽吸不含固体颗粒,不溶于水,无腐蚀性的气体,以便在密闭容器中形成真空和压力。通过改变结构材料,亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。
2BE水环式真空泵采用单级单作用的结构形式,具有结构简单,维修方便,运行可靠,高效节能的优点。相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有真空度高、功耗低等显著优点,是SK、2SK、SZ系列水环式真空泵理想替代产品
我公司生产的2BE型水环式真空泵及压缩机结构主要特点如下:
2BE型水环式真空泵的轴承全部采用NSK或NTN原装进口轴承,保证了2BE1真空泵的叶轮精确定位及运转过程中的高稳定性。
2BE型水环式真空泵的叶轮材质全部采用球墨铸铁铸造或钢板、不锈钢板焊接,充分保证了2BE1真空泵叶轮在各种恶劣工况下的稳定性,且大大
2BE型水环式真空泵提高了2BE1真空泵的使用寿命。
2BE型水环式真空泵的泵体全部采用钢板或不锈钢板制作,提高了2BE1真空泵的使用寿命。
2BE型水环式真空泵的2BE1真空泵的轴套作为最易损坏的零件,本公司全部采用不锈钢制作,比普通材质寿命提高了5倍。
2BE型水环式真空泵的皮带轮(皮带传动)采用标准高精度锥套皮带轮,运行可靠,皮带寿命长,拆卸方便。
2BE型水环式真空泵的联轴器(直联传动)采用标准高强度弹性联轴器,弹性元件采用聚氨酯材质,运行稳定可靠,使用寿命长。
2BE型水环式真空泵的独特的上置式气水分离器节约空间,并有效降低了噪声。
2BE型水环式真空泵的铸件全部采用树脂砂铸造,表面质量好。铸件表面无需打腻,使2BE1真空泵散热效果最佳。
2BE型水环式真空泵的机械密封(选配件)全部采用进口件,充分保证2BE1系列真空泵在长时间运行过程中无泄漏。
