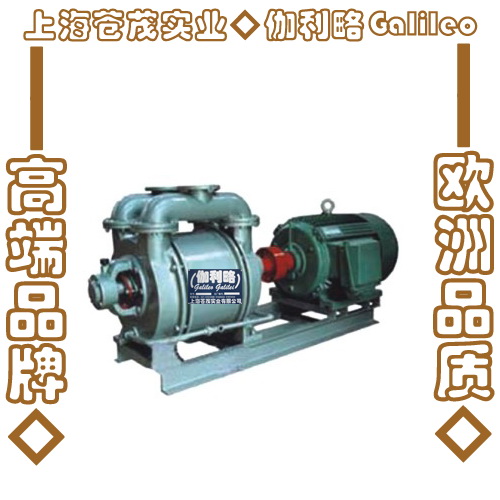

SK水环式真空泵(压缩机)是用来抽吸或压送无酸碱腐蚀性、微溶或不溶于水、不含有较大固体颗粒或者纤维状杂质、允许含有少量的液体的气体。其典型特点是抽气量大,适用范围广,维护方便。广泛作为矿山、煤矿、化工、造纸、食品、陶瓷、制糖、印染、冶金及电子等行业的真空获得设备。
型号说明
以SK-12为例
SK—SK系列水环式真空泵
12—最大吸气量12m3/min
性能范围
型号 |
抽气量(m3/min) |
极限
真空
压力(mmHg)
|
电机功率(Kw) |
泵
转速(r.p.m) |
压缩机
压力
(MPa) |
口径(mm) |
整机重量(Kg) |
最大气量 |
吸入
压力-0.041Mpa
时 |
真
空
泵 |
压缩机 |
SK-1.5 |
1.5 |
1.35 |
-700 |
4 |
4 |
1440 |
0-0.1 |
70 |
200 |
SK-3 |
3 |
2.8 |
-700 |
5.5 |
7.5 |
1440 |
0-0.1 |
70 |
320 |
SK-6 |
6 |
5.4 |
-700 |
11 |
15 |
1440 |
0-0.1 |
80 |
460 |
SK-12 |
12 |
10.8 |
-700 |
18.5 |
30 |
970 |
0-0.1 |
80 |
750 |
SK-20 |
20 |
18 |
-700 |
37 |
55 |
730 |
0-0.1 |
150 |
1700 |
SK-30 |
30 |
27 |
-700 |
55 |
75 |
730 |
0-0.1 |
150 |
2300 |
备注说明
1、表中所列性能指标指下列规定条件下(大气压力为0.1013MPa;进水温度15℃;吸入空气温度20℃;空气相对温度70%)的性能指标:如外界条件发生变化,结果会随之改变。
2、供水量为吸入压力-0.05MPa(-400mmHg)时的数值,极限真空时可大于此值。
3、由于外界因素影响,性能允差±10%左右
4、吸气压力为-0.093MPa时抽气量为加电磁阀控制大气泵时的抽气量。
5、如需抽含有腐蚀性气体需要提前说明,可以采取其他材料或者选择其他型号替代。
结构说明
SK型水环式真空泵由泵体、两个端盖、叶轮、轴等部件组成。进气管和排气管通过安装在端盖上的园盘上的吸气孔和排气孔与泵腔相连,轴偏心地安装在泵体中,叶轮用平键固定在轴上。SK型水环式真空泵两端面的总间隙由泵体和园盘之间的垫来调整,叶轮与端盖上的园盘之间的间隙由轴套(SK-1.5/3/6)或背帽(SK-12/20/30)推动叶轮来调整,而SK-42以上轴与叶轮为过盈配合,此间隙由前端定位时确定,SK-42/60/85/120无轴套,其余结构与SK-6/12/20/30相同。叶轮两端面与端盖园盘的间隙决定气体在泵腔内由进气口至排气口流动中损失的大小及极限压力。
SK型水环式真空泵填料安装在两端盖内,密封不经由端盖中的小孔进入填料中,冷却填料及加强密封效果。叶轮形成水环所需的补充水由供水管供给,供水管可与气水分离器连在一起循环供水。
SK型水环式真空泵密封形式采用机械密封,机械密封安装在填料空腔里,填料省略。填料压盖换成机械密封压盖,其余结构相同。
轴承由园螺母固定在轴上。
SK型水环式真空泵在端盖上安装有园盘,园盘上设有吸、排气孔和橡胶球阀。橡胶球阀的作用是当叶轮叶片间的气体压力达到排气压力时,在排气口以前就将气体排出,减少了因气体压力过大而消耗的功率,从而降低功率消耗。
