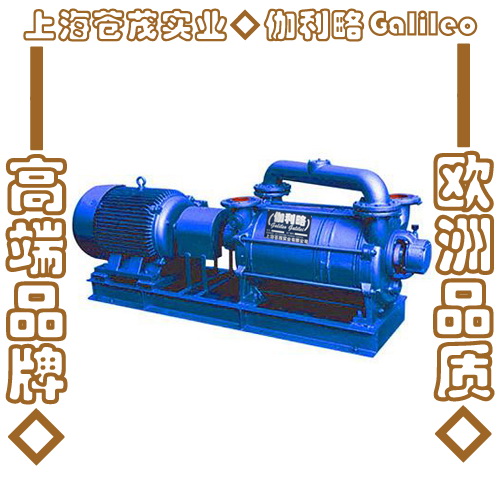

2SK系列两级水环真空泵及2SK-P1系列两级水环真空泵(大气喷器机组)具有真空度高、在高真空区间抽速大、结构紧凑、使用可靠、装拆方便等特点。2SK机组是由两级水环真空泵和一级大气喷射器组成,用户根据需要可单独使用两级水环真空泵或使用机组。两级水环真空泵或机组是用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体,以便在密闭容器内形成较高的真空度,最适宜于轻纺、食品、冶金、化工业部门用于真空蒸发、真空浓缩、真空回潮、真空干燥、真空冶炼等工艺过程。
型号说明
以2SK-3为例
2SK—2SK系列水环式真空泵
3—最大吸气量
性能范围
型号 |
抽气量
(米3/分) |
极限
真空
(MPa) |
功率
(千瓦) |
转速
(转/分) |
供水量
(L/min) |
口 径
(mm) |
重 量
(Kg) |
最 大 |
吸入压力为
-0.093MPa
(-700mmHg) |
进 |
出 |
|
2SK-1.5 |
1.5 |
0.9 |
-0.097 |
4 |
1440 |
10-15 |
40 |
40 |
140 |
2SK-3 |
3 |
2 |
-0.097 |
7.5 |
1440 |
15-20 |
40 |
40 |
180 |
2SK-6 |
6 |
4 |
-0.098 |
15 |
1460 |
25-35 |
50 |
50 |
250 |
2SK-12 |
12 |
8 |
-0.098 |
22 |
970 |
40-50 |
100 |
100 |
400 |
2SK-20 |
20 |
14 |
-0.098 |
45 |
740 |
60-80 |
125 |
125 |
550 |
2SK-30 |
30 |
20 |
-0.098 |
55 |
741 |
60-80 |
125 |
125 |
700 |
注:1、表中所列性能指标指下列规定条件下的性能指标:
① 大气压力为0.1013MPa(760mmHg)
② 进水温度15℃
③ 吸入空气温度20℃
④空气相对温度70%
2、供水量为吸入压力-0.05MPa(-400mmHg)时的数值,极限真空时可大于此值。
3、性能允差±10%
4、吸气压力为-0.093MPa时抽气量为加电磁阀控制大气泵时的抽气量。
设备安装
2SK系列两级水环真空泵的安装尺寸见图五、六、七、八。
1、 2SK水环式真空泵的安装:
2SK水环式真空泵对整套泵运抵安装地点时,如发现损坏或出厂后8个月再进行安装者,则在安装前应全部拆开检查和修理。
安装前应用手转动联轴吕,以证实泵是否有卡住现象。(2SK-0.4、2SK-0.8泵可找开电机护罩,转动电机风扇数圈进行检查),2SK水环式真空泵的基础应保证水平以确保泵水平放置。
2、 2SK水环式真空泵的管路安装:
2SK水环式真空泵管路的法兰盘的连接处应用热使其可靠的密合,尤其是2SK水环式真空泵的进气管路稍有不严密之处,就不能达到预定的真空度。靠近泵的进气管必须装有闸阀,以便在停车前先行关闭,以防止泵内的水在排气管方面的压务作用下,返流到进气管甚至密封容器。进气闸阀与泵进气口之间最好安装一真空表,以随时检查泵是否正常,2SK水环式真空泵之供水管路上,亦应装有闸阀,以便调节供水量,使其符合规定要求。
3、2SK水环式真空泵的气水分离器安装:
2SK水环式真空泵气水分离器根据图八放置在地基上,若有必要改变安装位置时,应注意分离器的联接管路不得过长,转变不得过急(要求联接管路与泵进气口的距离,最高不大于半米,最长不大于2米,转变不得多于三个,否则水和气在管中流动损失必将增加,因此增加了泵排气端的压力,这样就降低了流量和真空度,增加了功率消耗。
启动及停车
(一)2SK系列水环式真空泵起动:起动前,特别是长期停车的泵必须用手转动联轴器数转(2SK-0.4/0.8可转动电机风扇)确认转子能自由转动才行。2SK-12、2SK-20、2SK-30起动前应将泵体内的水全部放掉,方可起动。
2SK系列水环式真空泵的起动可按以下顺序:
1、2SK系列水环式真空泵关闭进气管路上的闸阀(用户自装,图上未画出);
2、开动电动机(此时应注意电机的正反转);
3、打开供水管路上的闸阀,供水量逐渐增加,至供水量符合规定要求为止;
4、当泵达到极限真空时,打开进气管种上的闸阀,泵开始正常工作;
5、调整填料压盖,使水成滴往处滴为好,真空泵的极限真空下工作时,由于2SK系列水环式真空泵内产生物理作用而发生爆炸时,蛤功率消耗并不 增大,如发现随着功率增加而产生的爆炸声,说明泵已发生故障,此时应立即停车检查。
2SK-P1系列水环一大气泵机组的起动:
首先按以上顺序将两级水真空泵起动,若大气泵直接安装在两级泵的吸气口上,大气泵可自行工作,此时机组到达极限真空时的时间稍长一些。若大气泵用电磁阀启闭时,在接近两级泵的极限真真时接通大气泵,机组即开始工作。
(二)2SK系列水环式真空泵停车:
单独使用2SK系列水环式真空泵时,停车按以下顺序:
1、关闭进气管路上的闸阀。
2、关闭供水管路上的闸阀,停水后,不应立即停泵,就使泵继续转1-2分钟,排出部分工作液。
3、关闭电动机。
4、2SK系列水环式真空泵如果停车时间超过一天,须将泵体底部的螺塞打开,将水放净。
2SK-P1系列水环-大气泵机组的停车:
1、若大气泵直接安装在两级水环泵进气法兰上,可按2SK真空泵的停车顺序,操纵停车。
2、若大气泵用旁通管路上2SK真空泵连接,并开电磁阀启闭,可先停止大气泵,再使两级泵停车。
