☆产品概述

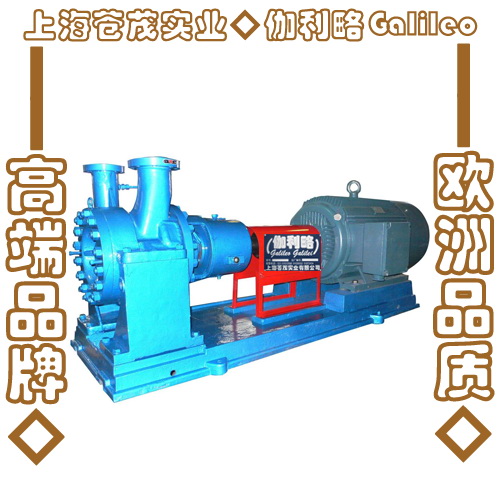

AY型离心油泵供输送不含固体颗粒的石油、液化气等介质,特别适用输送高温、高压、易燃、易爆或有毒的液体。适合于石油精制、石油化工和化学工业等用。 AY型系列泵是在Y型系列泵基础上改造及重新设计的节能新产品,其结构形式、安装尺寸和 性能范围保持与Y型油泵相同,效率比Y型油泵平均提高5%一8%。
☆性能范围
流量Q:2.5-600m³/h
扬程H:30~330m
温度T:—45℃~420℃
☆水泵结构:
AY型油泵分为单级单吸、两级单吸悬臂式离心油泵;单级双吸、两级单吸、两级双吸两端支承式离心油泵等结构形式。 壳体径向部分,泵安装的支承面在轴心线的水平面上,泵的进口分垂直向上与水平两种,出口垂直向上。泵主要由泵体、叶轮、轴、泵盖、机械密封部件等主要部件组成。泵的轴向力由叶轮平衡孔平衡。 轴承 轴承体内装有一个径向球轴承和一组推力球轴承,采用甩油环稀油润滑。轴承体外表面铸 有散热片,轴承有空冷(T<120℃)、风冷(T=120--260℃)、(T=260--420℃)三种方式供不同使温度选用,风冷适用于缺水或水质差的地区选用。 轴封 有填料密封、波纹管密封、平衡型和串联型机械密封。轴封腔外面铸有可供选择的水冷夹套,当介质温度超过66℃或碳氢化合物介质温度超过150℃时用。 传动 为了泵检修方便,采用柔性加长联轴器,泵通过朕轴器由电动机直接驱动。从电动机端看泵为逆时针方向旋转。
☆泵的管路系统
1、冷却水是根据温度和使用要求,对轴封腔、轴承或泵支架进行冷却,水量每一支管路建议为0.2—0.7m³/h,其压力为0.2—0.3MPa。
2.密封冲洗是根据泵输送介质及其温度、压力等工作条件不同而不同的,每个泵腔的封液量见下页,内供或外供均可。
更详细介绍、资料、参数请点击下载本产品电子样本……
