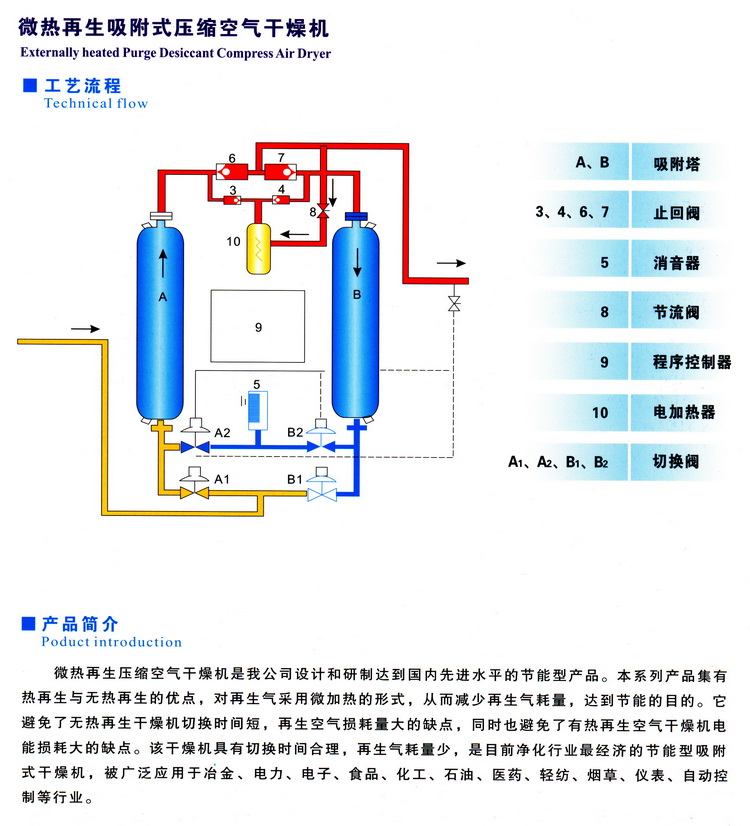

◎微热吸附式干燥机
Externally Heated Purge Desiccant Air Dryer

　　　　　　　　　　　　　　　　　

一、工况条件与技术指标
Working condition and technical data
再生气量（Purge air): ≤12～ 15%
工作压力（Working pressure): 0.6～1.0MPa
进气含油量（Inlet oil content): ≤0.1mg/m3
成品气压力露点（Outlet air pressure dew point): -20～－40℃
干燥剂（Desiccant): 活性氧化铝（Activated aluminum）或分子筛（Molecular siere)
工作周期（Working periods): 60～180min
进气温度（Inlet temperature): 0～45℃

二、伽利略吸附式干燥机产品特点：

1） 人性化设计：科学合理结构设计，外型新颖，美观大方，长期高效，性能稳定，操作、维护、保养方便，安装简便（无基础）。

2） 采用变压吸附的工作原理循环周期可根据工况进行编程，出厂标准设置10min。可根据客户需求合理选配多种控制模式，如：PLC控制、远程监控、露点显示及信号传输功能。

3） 简体内壁作专业的防锈处理，10年不锈蚀。

4） 灵活稳定的气动阀，工作可靠，寿命使用长。

5） 吸附剂充填量极为充裕，大容量的干燥剂床保证了空气与干燥剂有充足的接触时间，使干燥剂能充分吸收水份，达到稳定的出口露点。保证出口空气露点的稳定，除水效果。

6） 品质优良的消音器，有效的降低产品噪音，具有压力保护功能，提升产品安全性。

7） 保持吸附筒内空气合适的流速，既可确保压缩空气与吸附剂充分接触，亦可防止吸附剂移动和粉化。

8） 产品独特设计，气流脉冲小，气压平稳无波动，吸附剂破碎大大降低，出口气含粉尘少。



三、型号规格与性能参数
Model,size & technical data

---



项目     型号		CM-1W	CM-2W	CM-3W	CM-6W	CM-10W	CM-15W	CM-15W	CM-20W	CM-30W	CM-40W	CM-50W	CM-60W	CM-80W
空气处理量（Nm3/min)		1.2	2.4	3.8	6.5	10.7	13.5	17	23	33	45	55	65	85
加热功率（Kw)		1.2	1.5	2	3	4	5.5	5.5	6	7.5	8.5	10	12	15
空气进出口径		DN25	DN25	DN40	DN50	DN50	DN65	DN65	DN80		DN100	DN125
外形尺寸	长（mm)	710	710	850	1000	1250	1250	1250	1250	1300	1400	1800	1800	2240
	宽（mm)	375	375	475	480	630	630	630	710	750	850	900	1000	1120
	高（mm）	1060	1120	1500	1900	2000	2240	2240	2400	2500	2500	2500	2500	2800
重量（Kg）		150	300	500	800	1200	1600	1600	2000	2750
