吸附式干燥机工作原理、操作事项及维护保养。         返回

十、吸附式干燥机

1、概述

在应用许多类似于精密电子行业或高精密仪表的运用上,因为工艺要求需将压缩空气中的压力露点降到0℃以下时,因冷冻式干燥机的压力露点低于0℃时会出现管路结冰的现象,此时采用冷冻式干燥已不能满足工艺的要求,我司在引进先进的冷冻式干燥机制造技术同时,也引进了无热式吸附式干燥机的制造技术,其最低露点温度可达-70℃;同时采用优质的材料如进口不锈钢气动阀、不锈钢单向阀等制造,避免管路的污染,提高空气品质。在引进和吸收的同时结合国内的运用经验,为降低无热式干燥机的气耗问题而衍生微热式干燥机及组合式干燥机,以降低压缩空气的耗气量,最低耗气量可达5%。以满足不同用户的需求。

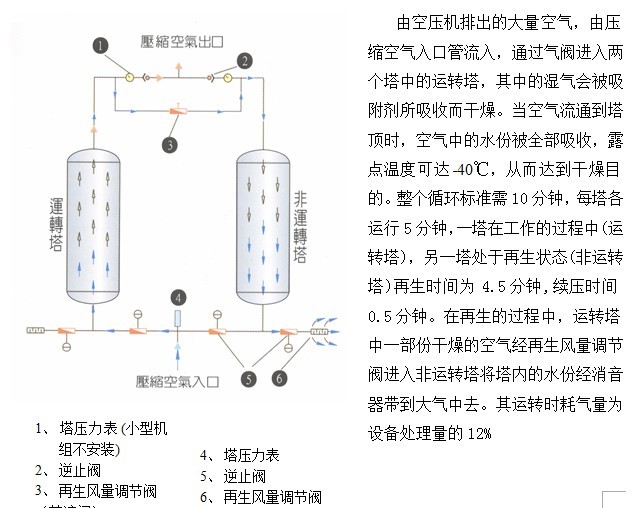

2、无热式干燥机的产品流程图及工作原理

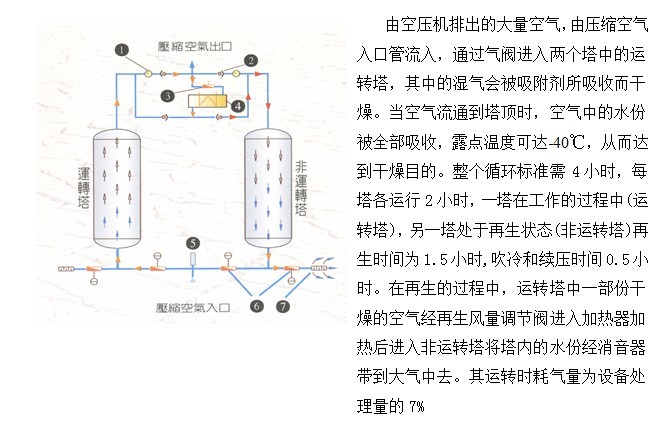

3、微热式干燥机的产品流程图及工作原理

4、无热式组合干燥机的产品流程图及工作原理

机台工作原理参考冷冻式干燥机及无热吸附式干燥机工作原理,采用组合式其再生风量最低可降至5%.

5、吸附式干燥机基础知识

①什么是吸附?吸附作用是如何发生的?

吸附就是物质在两相交界面上浓度自动发生变化的现象。

    一切固体都具有不同程度的将其周围介质的分子、原子、或离子吸附到自己表面的能力。从热力学观点来说,固体表面之所以能吸附其它介质,是因为固体表面有过的能量—物理上称作“表面自由焓”,它具有吸附其它物质而达到降低自身表面能量的趋势。

②什么是吸附剂?什么是吸附质?

对特定介质有明显吸附作用的物质称为“吸附剂”。被吸附的物质称为“吸附质”在一定条件下,吸附剂的表面积越大,它的吸附能力越强。因此为了提高吸附剂的吸附能力,必须可能增大吸附

③什么是压缩空气吸附式干燥机?它有什么特点?

压缩空气干燥机是利用吸附剂在常温下对空气中水蒸气有较大吸附量的特点制成的压缩空气干燥设备。特点是经吸附式干燥机处理后的压缩空气露点更低,含水量更少,但耗能更多。

④吸附式干燥机常用的吸附剂有哪些?

常用的吸附剂有:硅胶、活性氧化铝、分子筛。

⑤吸附式干燥机有哪几种形式?

按吸附剂再生方式来分类,主要可分为无热再生吸附式干燥机和有热再生吸附式干燥机两种。由于无热吸附式干燥机是按等温吸附工作,又称“变压吸附”有热吸附式干燥机是按等压吸附工作,又称“变温吸附”。在实际使用中还有一种叫微热式干燥机,从形式上看,微热式再生干燥机也是对再生气体进行加温,但是由于它使用的再生气体是来自本身的含水量很低的干燥空气,因此它也是属于“变压吸附”干燥机。

⑥消音器在吸附式干燥机中起什么作用?

消音器的作用是降低吸附式干燥机再生气体中排出的噪声。由于再生废气在排出时有一定压力,排气速度较快,会引起气体震动并产生强烈的排气噪声,一般可达到80~110dB。按有关规定,在排气噪声大于75dB时,就要求采取消声措施。在吸附式干燥机中,由于再生排气中带有大量的粉尘和水气,在温度适宜时会有凝结水积聚,很容易造成消音器堵塞。因此消音器吸附式干燥机中的工作条件是十分恶劣,是吸附式干燥机中的一个易损配件。

⑦再生阀的节流孔在吸附式干燥机中起什么作用?

无热吸附式干燥机依靠取自身的干燥空气对吸附剂进行脱附。再生气体经过再生阀后再进入再生塔。节流孔起以下几种作用:①使再生气压力降低到接近大气压状态。②使再生气压至少能大于吸附床阻力,以确保脱附出来的水气能顺利排出塔外。③使再生气在规定时间里连续流过吸附床,并在离塔前可能接近饱和。

6、吸附式干燥机主要配件

②电脑控制面板

③气动阀

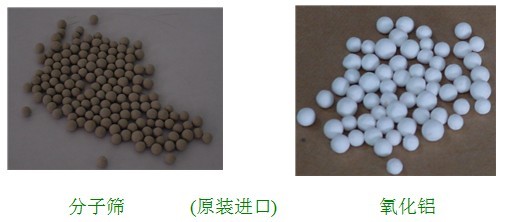

④吸附剂

特点:充分利用吸附剂的各种使用特性,确保空气更加干燥,吸附剂使用寿命延长。吸附剂采用台湾进口,机械强度更高,吸附力更强,保证了机台可长时间使用及露点的稳定。

 ⑤单向阀                          ⑥压力安全阀(现改机型不安装)

产地:                            产地:

品牌:                            品牌:

⑦ 不 锈钢压力 表

⑧、消声器

产地:

  品牌:

特点:优良配件确保机台的安全并有效的降低机台的噪声。

7、吸附式干燥机注意事项

进塔空气含油量应控制在0.01mg/m3以下;鉴于无油空压机目前还不能做到真正无油,为防止微量油分在吸附床中累积(这种累积是很快的),干燥器进气口装设除油器是必要的;

吸附干燥机应在额定温度压力条件下使用,当进气温度高于或进气压力低于额定值时,应进行容量修正;

吸附干燥机与活塞式空压机连用时,应前设稳压储气罐,以消除脉动气流对吸附剂高速冲击;

切忌刻意“节能”而减少再生气耗(包括再生气量和加热功率);

当有“冷干机前置”时,吸附干燥机与冷干机的连接,只要场地许可,应尽量分体安装,以减少空气压降,改善冷干机通风条件及便于日常的维护检修;

供气量充分时,应将无热再生干燥机列入首选,它的综合耗能不会比加热再生高,而它的露点更低,更稳定。

8、吸附式干燥机的易损件

传统上将吸附剂、控制器和阀门及消音器合称为吸干机的四大易损件。

①作为干燥器的工业主体,吸附剂在大部分的时间里承受着压力、水汽和热量的频繁冲击,容易受机械性破碎和受介质污损,使吸附剂性能劣化。自从活性氧化铝取代硅胶成为主选吸附剂后,各种性能都大为提高,尤其抗压强度和抗液态水浸泡性能方面达到了很高的水准,只要不出现“再生能耗不足”等操作因素,经活性氧化铝处理后,压缩空气露点稳定达到-40℃在技术上是有保证,且寿命可达2-3年以上。

②控制器是吸附干燥机的指挥中心,附着电子技术的发展及PLC技术广范应用,在控制精度与可靠性方面均比早期的机械-电气控制有了质的飞越。除了加热再生元件在抗干扰性及抗过载性方面还进一步提高外,其它的控制元件已经不属于易损件了

③控制阀是吸附干燥机中比较容易损坏的零部件。频繁的切换和长期遭受水分及吸附剂脱落物的混合侵袭是阀门损露坏的重要原因。

④消音器是较容易出现故障的部件,其主要表现形式是消声排气通道堵塞。一旦消音器出故障(堵塞),给整机带来的损伤是致命的,将导致吸附剂再生性能下降,过早老化。因此消音器是吸附干燥机日常维护的重点!
