【CQB-F型衬氟塑料磁力泵】产品:

【CQB-F型衬氟塑料磁力泵】产品简介:

CQB-F衬氟塑料磁力泵是本单位近几年开发的新产品,并引进国外先进技术,采用聚偏二氟乙稀制造,该材料是目前世界上最优秀的耐腐蚀材料,用该材料生产的磁力泵使用范围广,耐腐蚀性能强,机械强度高,不老化、无毒素分解等优点。

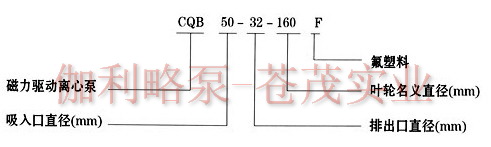

【CQB-F型衬氟塑料磁力泵】型号意义:

【CQB-F型衬氟塑料磁力泵】产品特点:

     CQB-F氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能最优秀的“塑料王”(氟塑料)制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,CQB-F氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。

【CQB-F型衬氟塑料磁力泵】工作原理:

      CQB-F磁力驱动离心泵(简称磁力泵)是应用现代磁力学原理,利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步转,介质完全封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏,是全密封、无泄漏、无污染的新型工业泵。
      磁力泵是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、  “无泄漏工厂,实现安全、文明生产的理想用泵。

【CQB-F型衬氟塑料磁力泵】产品用途:

CQB-F型衬氟塑料磁力泵被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗电解、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、毒性液体、稀有贵重液体、易挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。适用温度:-30℃~120℃。

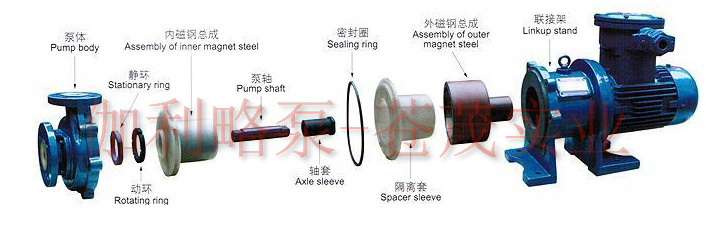

【CQB-F型衬氟塑料磁力泵】结构爆炸图:



【CQB-F型衬氟塑料磁力泵】性能参数:



口径(mm)

流量 (m3/h)

扬程 (m)

电机功率 (kW)

(V)

进口

出口

CQB15-10-85F

15

15

1.8

8

0.12

220/380

CQB20-15-105F

25

18

3

12

0.37

220/380

CQB32-25-125F

32

25

3.2

20

0.75

380

CQB32-25-145F

32

25

3.2

25

0.75

380

CQB40-32-115F

40

32

6.3

15

0.75

380

CQB40-32-145F

40

32

6.3

25

1.5

380

CQB40-32-160F

40

32

6.3

32

2.2

380

CQB50-40-125F

50

40

12.5

20

2.2

380

CQB50-40-160F

50

40

12.5

32

3

380

CQB65-50-125F

65

50

25

20

3

380

CQB65-50-160F

65

50

25

32

5.5

380

CQB80-65-125F

80

65

50

20

7.5

380

CQB80-65-160F

80

65

50

32

11

380

CQB100-80-125F

100

80

100

20

11

380

CQB100-80-160F

100

80

100

32

18.5

380

表中CQB32-25-125F----CQB100-80-160F都可配防爆电机

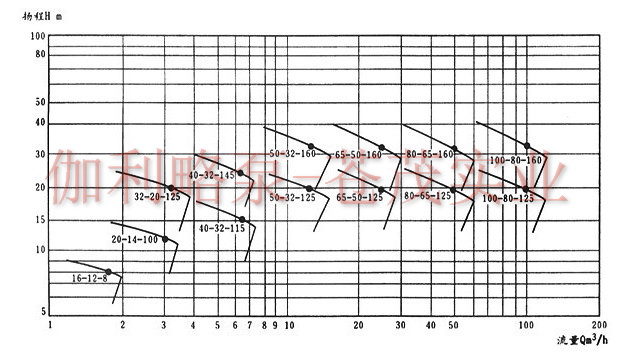

【CQB-F型衬氟塑料磁力泵】型谱图:



【CQB-F型衬氟塑料磁力泵】安装与调试:

(一)磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
(二)当抽吸液面高于泵,心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配备底阀。
(三)泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
(四)检查电机旋转方向是否与磁力泵转向标记一致。
(五)电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
(六)泵停止工作前,应先关闭排出阀门,然后切断电源。

【CQB-F型衬氟塑料磁力泵】使用注意事项:

(一)因磁力泵轴承的冷却和润滑是靠被输送的介盾,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成时空载运转。
(二)被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
(三)泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
(四)被榆送的介质应在泵材允许范围内。氟塑料泵的使用温度最低不能低于零下30℃最高不能超过100℃。输送吸入压力不大于0.2MPa,最大工作庄力1.6MPa,密度不大于1600Kg/m3,粘度不大于30 X10-6m㎡/s的不含硬颗粒和纤维的液体。
(五)对于输送液为易沉淀结易的介质,使用后应及时清洗,排净泵内积液。
(六)磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

【CQB-F型衬氟塑料磁力泵】故障原因及排除方法:

故障形式

产生原因

排除方法

泵不出水

1.水泵反转

2.进水管道漏气

3.泵腔蓄水不足

4.电压太高,启动时联轴器打滑

5.吸程太高

6.阀门没有打开

1.改变电机接线

2.杜绝漏气

3.增加蓄水量

4.调正电压

5.降低泵安装位置

6.校正或更改阀门

流量不足

1.吸入管径太小或淤塞

2.叶轮流道阻塞

3.扬程过高

4.转速不够

1.调换或清洗进水管

2.清洗叶轮

3.开大出水阀

4.恢复额定转速

扬程过低

1.流量过大

2.转速太低

1.关小出水阀

2.恢复额定转速

噪音太大

1.泵轴严重磨损

2.轴承严重磨损

3.外磁钢或内磁钢与隔离套接触

4.动静环磨损叶轮与泵体研磨

1.更换泵轴

2.更换轴承

3.拆除泵头重新组装

4.更换动静环

漏液

密封垫圈损坏

更换密封垫圈
