【CQB型不锈钢磁力离心泵】产品:

【CQB型不锈钢磁力离心泵】产品简介:

CQB不锈钢磁力离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过问隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。
CQB型磁力泵磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当。
CQB型磁力泵型式及基本参数符合JB/T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

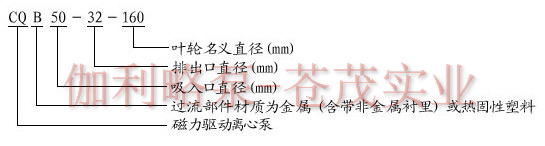

【CQB型不锈钢磁力离心泵】型号意义:

【CQB型不锈钢磁力离心泵】性能范围:

流量:3.2-100m3/h
扬程:20-80m
电机功率:1.1-55kW
使用温度:≤80℃
材质:1Cr18Ni9Ti (可定制304.316.316L材质)

【CQB型不锈钢磁力离心泵】产品用途:

CQB型磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa,最大工作压力1.6MPa,温度不超过100℃,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。

【CQB型不锈钢磁力离心泵】结构图:



1

泵体

2

叶轮

3

轴承体

4

止推环

5

隔离套

6

轴套

7

泵轴

8

轴承

9

内磁钢总成

10

外磁钢总成

11

联接架

12

底座

13

电机





【CQB型不锈钢磁力离心泵】性能参数:



口径(mm)

流量 (m3/h)

扬程

(m)

电机功率 (kW)

(V)

进口

出口

CQB32-20-125

32

20

3.2

20

1.1

380



CQB32-20-160

32

20

3.2

32

1.5

380

CQB40-25-125

40

25

6.3

20

2.2

380

CQB40-25-160

40

25

6.3

32

3

380

CQB40-25-200

40

25

6.3

50

5.5

380

CQB50-32-125

50

32

12.5

20

3

380

CQB50-32-160

50

32

12.5

32

4

380

CQB50-32-200

50

32

12.5

50

7.5

380

CQB50-32-250

50

32

12.5

80

18.5

380

CQB65-50-125

65

50

25

20

4

380

CQB65-50-160

65

50

25

32

7.5

380

CQB65-40-200

65

40

25

50

15

380

CQB65-40-250

65

40

25

80

18.5

380

CQB80-65-125

80

65

50

20

7.5

380

CQB80-65-160

80

65

50

32

15

380

CQB80-50-200

80

50

50

50

18.5

380

CQB80-50-250

80

50

50

80

37

380

CQB100-80-125

100

80

100

20

15

380

CQB100-80-160

100

80

100

32

18.5

380

CQB100-65-200

100

65

100

50

37

380

CQB100-65-250

100

65

100

80

55

380

:每个型号都可配防爆电机

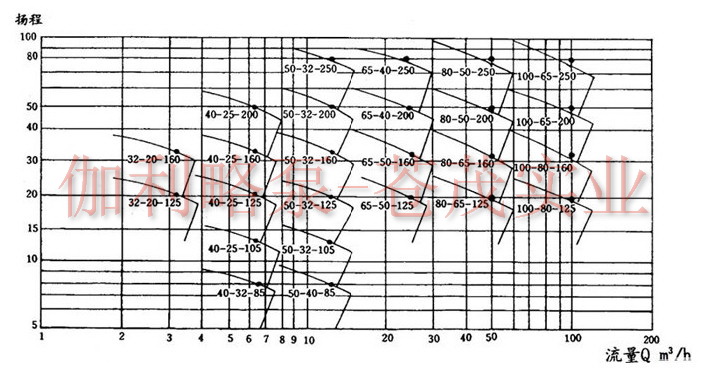

【CQB型不锈钢磁力离心泵】型谱图:

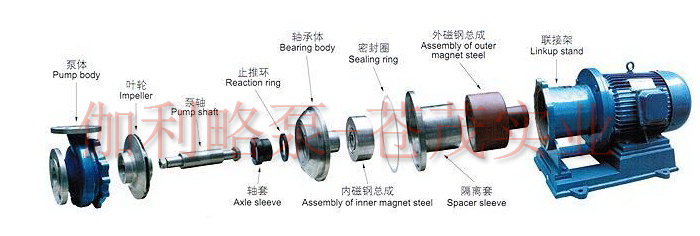

【CQB型不锈钢磁力离心泵】结构爆炸图:



【CQB型不锈钢磁力离心泵】安装尺寸图:

型号

A

AD

B

L

L1

H1

H2

a

A1

A2

A3

H

H3

H4

L2

L3

L4

L5

L6

h

n-d

CQB32-20-125

125

150

100

458

133

120

90

65



























CQB32-20-160

140

155

100

483

143

160

90

65



























CQB40-25-105

125

150

100

458

133

120

90

65



























CQB40-25-125

140

155

125

508

143

160

112

65



























CQB40-25-160

160

180

140

706

230

160

112

80

300

330

360

197

357

342

263

40

120

320

560

75

4-ф17

CQB40-25-200

261

210

140

821

275

160

132

80

350

380

410

232

392

415

329

87

160

325

645

50

4-ф22

CQB50-40-85

125

150

100

458

133

120

90

80



























CQB50-32-105

140

155

125

508

143

160

112

80



























CQB50-32-125

160

180

140

706

234

160

112

80

300

330

360

197

337

342

263

40

120

320

560

75

4-ф17

CQB50-32-160

190

190

140

800

290

160

112

80

300

330

360

217

377

370

344

43

120

415

655

100

4-ф17

CQB50-32-200

216

210

140

817

282

180

132

80

350

380

410

245

425

428

325

43

120

465

705

80

4-ф22

CQB50-32-250

254

255

210

987

337

225

160

100

380

410

440

300

525

525

397

55

150

550

850

80

4-ф22

CQB65-50-125

216

210

140

836

290

160

132

80

350

380

410

197

337

350

344

40

120

410

650

75

4-ф17

CQB65-50-160

216

210

140

836

290

160

132

80

350

380

410

217

377

400

344

40

120

410

650

75

4-ф17

CQB65-40-200

254

255

210

962

324

180

160

100

380

410

440

260

440

485

372

54

150

565

865

110

4-ф22

CQB65-40-250

279

285

241

1032

324

225

180

100

380

410

440

300

525

550

385

54

150

565

865

110

4-ф22

CQB80-65-125

216

210

140

817

282

160

132

81

350

380

410

217

377

457

325

43

120

465

705

80

4-ф17

CQB80-65-160

254

255

210

1013

350

180

160

100

380

410

440

260

440

485

423

98

210

395

815

90

4-ф22

CQB80-50-200

254

255

254

1086

380

200

160

100

380

410

440

260

460

485

451

50

210

450

870

90

4-ф22

CQB80-50-250

318

310

305

1251

390

225

200

125

470

500

530

320

545

595

476

127

210

490

910

110

4-ф22

CQB100-80-125

254

255

210

958

308

180

160

100

380

410

440

260

440

485

368

127

210

400

820

80

4-ф17

CQB100-80-160

254

255

254

1003

308

200

160

100

380

410

440

280

480

505

368

127

210

400

820

80

4-ф22

CQB100-65-200

318

310

305

1262

412

225

180

100

470

500

530

320

545

595

512

141

250

560

1060

130

4-ф28

CQB100-65-250

318

310

305

1290

412

250

200

125

470

500

530

340

590

645

512

141

250

560

1060

130

4-ф28

【CQB型不锈钢磁力离心泵】安装与调试:

(一)磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
(二)当抽吸液面高于泵轴心线时,起动前打幵吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配爸底阀。
(三)泵使用前应进行检查,电机风叶转动要灵活,无卡庄及异常声晌,各紧固件要紧固。
(四)检查电机旋转方向是否与磁力泵转向标记一致。
(五)电机苣动后,缓慢打幵排出阀,待泵进入正常工作状态后,再将排出阀调到所需幵度。
(六)泵停止工作前,应先关团排出阀门,然后切断电源。

【CQB型不锈钢磁力离心泵】注意事项:

 (一)因磁力泵轴承的冷却和通滑是靠被辙送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再层动时所造成时空载运转。
(二)被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
(三)泵在使用中环境溫度应小于40℃,电机溫升不得超过75℃。
(四)被输送的介质及其溫度应在泵材允许范围內(洋见附表卜工程塑料泵的使用溫度〈60℃,金属泵的使用溫度〈100℃,辙送吸入压力不大于0.2MPa,最大工作压力1.6MPa,密度不大于1600Kg/m㎡,粘度不大于30x10-6㎡/S的不含硬颗粒和纤维的液体。
(五)对于输送液为易沉淀结晶的介质,使用后应及时清洗,排淨泵內积液。
(六)磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

 【CQB型不锈钢磁力离心泵】故障原因及排除方法:

故障形式

 生原因

排除方法

泵不出水

1.水泵反转

2.进水管道漏气

3.泵腔蓄水不足

4.电压太高,苣动时联轴器打滑

5.吸程太高

6.阀门没有打幵

1.改变电讥接线

2.社绝漏气

3.增加蓄水璗

4.调正电压

5.降低泵安装位置

6.校正或更換阀门

流量不足

1.吸入管径太小或淤塞

2.叶轮流道阻塞

3.扬程过高

4.转速不够

1.调换或清洗逬水官

2.清洗叶轮

3.幵大出水阀

4.恢复额定转速

扬程过低

1.流量过大

2.转速太低

1.关小出水阀

2.恢复额定转速

噪音太大

1.轴严重磨损

2.轴承严重磨损

3.外磁钢或內磁钢与隔离套接触

4.密封环与叶轮研磨

1.更换泵轴

2.更换轴承

3.拆除泵头重新组装

4.更换止推环、密封环



〇型密封圈损坏

更换〇型密封圈

【CQB型不锈钢磁力离心泵】主要材料的耐腐蚀性能(供参考):

介质名称

浓度(%

聚丙烯

浓度(%

ABC

25

50

20

60

硫酸

60

30

X

硝酸

25

20

盐酸

36

38

氢氟酸

35

40

X

醋酸

80

20

氢氧化钠

100

重铬酸钾

25

溴水

X

X

X

乙醇

50

丙酮

10

四氯乙烷

X

氟利昂22

漂白液

CL13%

CL12.5%

电镀液

X

照相液

照相液

续:

介质名称

浓度(%)

不锈钢

浓度(%)

陶瓷

25

50

25

80



5

X

硝酸

70

盐酸

X

氢氟酸

X

0~100

X

醋酸

20

氨氧化钠

70

X

重铬酸钾

40~60

10~20







四氯乙烷

50

氟利昂22

漂白液

X

电镀液

照相液

 符号说明:ⅴ一优良,√一良好,〇一可用,但腐蚀明显。X—腐蚀严重,不适用。

声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,CQB型不锈钢磁力离心泵性能参数、CQB型不锈钢磁力离心泵使用场合、CQB型不锈钢磁力离心泵材质要求、CQB型不锈钢磁力离心泵结构、CQB型不锈钢磁力离心泵安装尺寸以及CQB型不锈钢磁力离心泵的价格等详情,我们一定会尽心尽力为您提供优质的服务。
