【FZB型氟塑料自吸泵】产品:

【FZB型氟塑料自吸泵】产品简介:

FZB型氟塑料合金自吸泵是按国际标准并结合非金属泵的工艺设计制造。FZB型氟塑料合金自吸泵泵体采用金属外壳内衬氟塑料,过流部件全部采用氟塑料合金制造,泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成,轴封采用外装式先进的波纹管机械密封,静环选用99.9%氧化铝陶瓷(或氮化硅),动环采用四氟填充材料,其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固,以增强了泵的耐压性。实际使用显示,FZB型氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

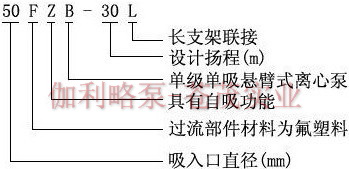

【FZB型氟塑料自吸泵】型号意义:



【FZB型氟塑料自吸泵】产品特点:

FZB型氟塑料自吸泵最突出的特点就是具有自吸功能,可抽送低于泵安装位置以下的液体,且性能稳定,操作简单,只需在泵第一次使用前灌液后,第二次及以后使用则无需灌液,直接开机即可,自吸高度可根据介质密度在2至4米内确定,是替代体型笨重的液下泵的最佳选择。
该泵采用目前最为先进的外装式四氟波纹管机械密封,拥有多层保护,延长了机封使用寿命,对于输送含杂质颗粒介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,所以用户选型时需考虑到介质中的固体含量。

【FZB型氟塑料自吸泵】技术参数:

流量:1.5~60m3/h;
扬程:15~50m;
转速:2900r/min;
功率:1.5~15KW;
进口直径:25~80mm;
适用温度:-20℃~120℃。

【FZB型氟塑料自吸泵】产品用途:

FZB型氟塑料自吸泵的过流部件全部采用氟塑料制造,且又具有自吸功能,因此,FZB自吸泵的用途极为广泛,如:将地下槽中的腐蚀性液体抽送至目标地点,将底端无出口的酸碱槽中的酸碱抽送到目标地点,或用于多个酸槽之间的循环,或用于卸酸等等。
FZB型氟塑料自吸泵人性化的设计原理、卓越的工作性能,已成为越来越多的使用单位必不可少的泵设备之一。

【FZB型氟塑料自吸泵】结构图:

1

前盖

F46/HT200

2

连接法兰

F46/HT200

3

泵体

F46/HT200

4

叶轮

氟塑料合金

5

泵盖

氟塑料合金、HT200

6

机械密封

四氟乙烯-氧化铝、碳化硅、硬质合金

【FZB型氟塑料自吸泵】性能参数:

型号

流量
(m3/h)

扬程
(m)

口径
(mm)

电机功率
(Kw)

自吸高度
(m)

转速
r/min)

25FZB-20

1.5

23

25

25

1.5

3

2900

3.6

20

4.5

17

40FZB-20

5

22

40

40

3

3

2900

8

20

10

17

40FZB-30

5

33

40

40

3

3

2900

8

30

10

25

50FZB-20

8

25

50

50

3

3

2900

12

20

15

17

50FZB-30

8

33

50

50

3

3

2900

12

30

15

25

50FZB-45L

8

48.5

50

32

7.5

3

2900

12

45

15

40

65FZB-20L

20

23

65

50

4

3.5

2900

25

20

30

17

65FZB-30L

20

33

65

50

7.5

3.5

2900

25

30

30

25

65FZB-40L

20

42

65

50

11

3.5

2900

25

40

30

30

65FZB-45L

20

47

65

50

11

3.5

2900

25

45

30

40

65FZB-50L

20

52

65

50

15

3.5

2900

25

50

30

45

80FZB-20L

30

23

80

65

5.5

4

2900

40

20

50

15

80FZB-30L

40

33

80

65

11

4

2900

50

30

60

25

80FZB-45L

40

48.5

80

65

15

4

2900

50

45

60

40

注:FZB型氟塑料自吸泵若规格型号超出此范围,我厂可根据用户要求予以调整

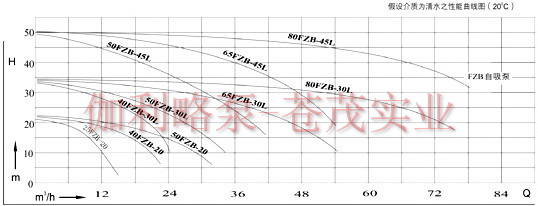

【FZB型氟塑料自吸泵】性能曲线图:

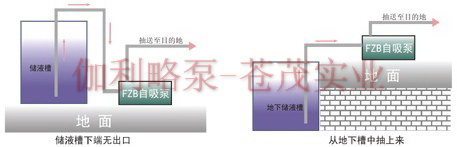

【FZB型氟塑料自吸泵】安装示意图:

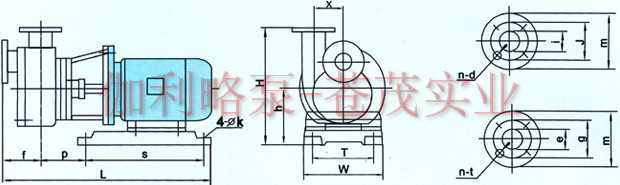

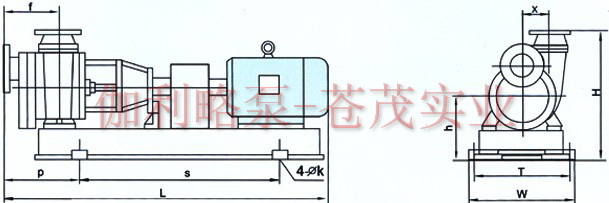

 【FZB型氟塑料自吸泵】安装尺寸图:



系列

外型及安装尺寸

进口法兰尺寸

出口法兰尺寸

L

S

P

f

W

T

H

h

x

k

i

j

m

n-d

e

g

n

4-t

短支架

32FZB-15

450

100

160

80

180

140

230

90

55

10

32

90

120

4-11

32

90

120

4-11

40FZB-20

590

310

160

110

220

170

305

140

65

12

40

100

130

4-13

40

100

130

4-13

40FZB-30

590

310

160

110

220

170

305

140

80

12

40

100

130

4-13

40

100

130

4-13

50FZB-20

590

310

160

110

220

170

305

140

65

12

50

100

130

4-13

50

100

130

4-13

50FZB-30

590

310

160

110

220

170

305

140

80

12

50

100

130

4-13

50

100

130

4-13



系列

外型及安装尺寸

进口法兰尺寸

出口法兰尺寸

L

S

P

f

W

T

H

h

x

k

i

j

m

n-d

e

g

n

n-t

长支架

65FZB-20L

1100

600

250

180

390

350

440

212

80

20

65

145

185

4-18

50

125

165

4-18

65FZB-30L

1200

660

300

200

450

400

480

232

100

24

65

145

185

4-18

50

125

165

4-48

80FZB-20L

1200

660

300

200

450

400

480

232

100

24

80

160

200

8-18

65

145

185

4-18

80FZB-30L

1240

740

330

210

500

450

520

260

110

24

80

160

200

8-18

65

145

185

4-18

【FZB型氟塑料自吸泵】使用注意事项:

安装
    1.自吸泵经长途运输到达使用现场,安装前须检查整机零件是否完好无损,紧固件应予紧固,检查泵轴与电机轴的同心度,如有移位,应予校正。
    2.安装时要尽量减少吸入管路的水力损失,不得装小于90°的弯头,进口管路上90°的弯头不要超过2个,自吸泵进口应设滤网,防止大块杂质进入自吸泵内,保证泵能正常运转,安装时尽可能的减少进口管路长路(这样会减少进口管路空气,从而减少自吸时间,增加工作效率)。
    3.进水管的连接螺栓一定要均力拧紧,密封一定要严密,绝对不能漏气,尽量使用软质的法兰密封垫(如氟橡胶),否则会严重影响自吸泵的自吸性能。

操作使用注意事项
    1.检查电机运转方向与泵的运转方向标记是否一致,切勿反转!
    2.泵体内须注满液体才能启动运转,严禁空运转。自吸泵在规定的自吸高度范围内如果7~10分钟尚不能出液,应立即停机检查原因(主要检查进口管是否漏气,以防自吸泵内工作液升温,损坏泵机。
    3.第一次在泵体内注液后一般不需再注液,但停机时间长或停机后密封有泄漏现象存在,泵内液体损失,在第二次开车前应先检查泵内存液情况,加满液后再开车。
    4.冬季长期不使用时,应排尽泵体内的液体,以免受冷冻,不能正常工作。
