伽利略Galileo泵业生产的QBY系列气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用空气压缩机压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生产,共有八种规格直径:¢10mm(3/8")、¢15mm(1/2")、¢25mm(1")、¢40mm( 1 1/2")、¢50mm(2")、¢65mm( 2 1/2")、¢80mm(3")、¢100mm(4")。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来,已被国内一千多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用,安置在种特殊场合,用来抽送各种常规泵不能抽吸的介质,且替代齿轮泵的理想产品,均取的了满意的效果。

【QBY型铸铁气动隔膜泵】型号意义:



【QBY型铸铁气动隔膜泵】产品特点:

  1、不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/cm2;
  2、流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
  3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);
  4、该泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
  5、不必用电,在易燃、易爆场所使用安全可靠;
  6、可以浸没在介质中工作;
  7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行;
  8、结构简单、易损件少,该泵结构简单安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
  9、可输送较粘的液体(粘度在1万厘泊以下);
  10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

【QBY型铸铁气动隔膜泵】主要用途:

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

【QBY型铸铁气动隔膜泵】产品结构图:

1

进 气 口

4

圆 球

7

连 杆

10

泵进口

2

配气阀体

5

球 座

8

连杆铜套

11

排气口

3

配 气 阀

6

隔 膜

9

中间支架





【QBY型铸铁气动隔膜泵】泵体材料代号:

泵体材料

代号

泵体材料

代号

铝合金

L

不锈钢

B

铸铁

Z

衬胶

ZCJ

工程塑料

S

 衬氟

ZCF

【QBY型铸铁气动隔膜泵】隔膜材料代号:

隔膜材料

代号

隔膜材料

代号

丁晴橡胶

NBR

氯丁橡胶

CR

氟橡胶

F

四氟橡胶

F46

乙丙橡胶

EPDM





【QBY型铸铁气动隔膜泵】膜片材料选择:

注:★-有     ∕-无     三、几种隔膜材料特性

隔膜品种 介质种类

丁睛橡胶

氯丁橡胶

氟橡胶

聚四氟乙烯

食品橡胶

发烟硝酸

×

×



浓硝酸

×

×



浓硫酸

×

×



浓盐酸

×



浓磷酸

×



浓醋酸

×

×

×



浓氢氧化钠



无水氨



稀硝酸

×

×



稀硫酸



稀盐酸

×





【QBY型铸铁气动隔膜泵】性能参数:

型号

流量
(m3/h)

扬程
(m)

出口压力
(kgf/cm2)

吸程
(m)

最大允 许能
过颗粒 直径
(mm)

最大供气 压力
(kbf/cm2)

最大供气 消耗量
(m3/min)

材料

铝合金

不锈钢

铸造铁

增强聚丙烯

QBY-10

00.8

050

6

5

1

7

0.3

QBY-15

01

050

6

5

1

7

0.3

QBY-25

02.4

050

6

7

2.5

7

0.6

QBY-40

08

050

6

7

4.5

7

0.6

QBY-50

012

050

6

7

8

7

0.9

/

QBY-65

016

050

6

7

8

7

0.9

/

QBY-80

024

050

6

7

10

7

1.5

/

QBY-100

030

050

6

7

10

7

1.5

/

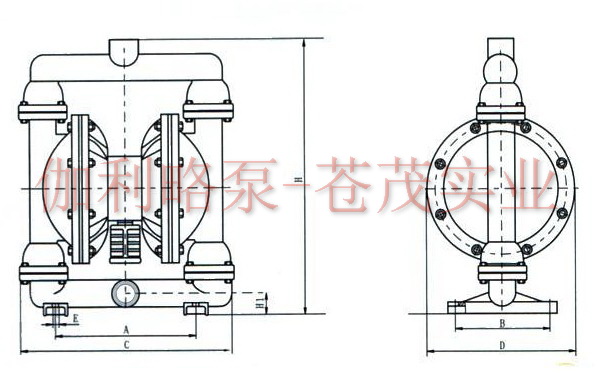

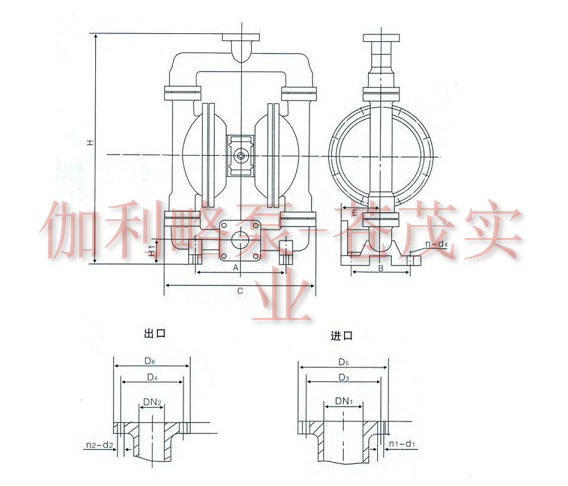

【QBY型铸铁气动隔膜泵】安装尺寸图:

型号

A

B

C

D

E

H1

H

丝扣

备注

QBY-10

160

0

200

160

10

40

260

3/8”



铸铁、不锈钢、铝合金



QBY-15

160

0

200

160

10

40

260

1/2”

QBY-20

180

155

300

200

10

40

400

3/4”

QBY-25

210

160

320

230

12

50

470

1”

QBY-40

210

160

320

230

12

50

470

11/2



型号

A

B

D5

D6

C

H

H1

DN1

DN2

n-d1

n-d2

D3

D4

E

n-d4

进气口

外径

备注

QBY-25

215

150

100

100

380

530

70

25

25

4-Φ11

4-Φ11

75

75

55

4-Φ10

10

工氟

程塑

塑料料,

QBY-40

215

150

130

120

380

530

70

40

32

4-Φ13.5

4-Φ13.5

100

90

55

4-Φ10

10

QBY-25A

220

160

110

110

370

575

68

25

25

4-Φ11

4-Φ11

75

75

80

4-Φ12

10

QBY-40A

220

160

130

120

370

575

68

40

32

4-Φ13.5

4-Φ13.5

100

90

80

4-Φ12

10

QBY-50

340

240

140

140

550

800

65

50

50

4-Φ13.5

4-Φ13.5

110

110

145

4-Φ17.5

12

QBY-65

340

240

160

160

550

800

70

65

65

4-Φ13.5

4-Φ13.5

130

130

145

4-Φ17.5

12

QBY-80

340

240

190

190

580

950

100

80

80

4-Φ17.5

4-Φ17.5

150

150

130

4-Φ17.5

14

QBY-100

340

240

210

190

580

950

100

100

80

4-Φ17.5

4-Φ17.5

170

170

130

4-Φ17.5

14
