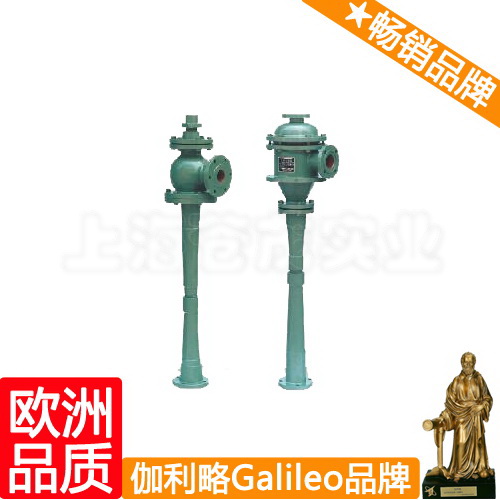

【ZS型蒸汽喷射器】产品

【ZS型蒸汽喷射器】产品简介:

ZS型蒸汽喷射器是水力喷射串联蒸汽泵,它是利用水喷射和蒸汽喷射抽吸气体获得真空的新型设备。离心泵将静止水压力提高,压力水从蒸汽喷嘴中高速喷射出来,使喷嘴出口处的压力降低,形成真空,将外界气(液)体抽吸进来,共同进入混合管,通过扩散管而与水力喷射器配套使用,它比机械真空泵具有以下特点:
1、结构简单,性能可靠稳定,低位安装,工作安全操作,维修方便。
2、抽气量大,形成真空快而可靠,对被电解质无要求,可适用于多种化学解质。
3、设备内部无相对运动部件,使设备经久耐用,运输费用低。
4、耐腐蚀性能好,花板材料用铸铁,铸铁衬聚在氟氯乙烯塑料、四氟乙烯和不锈铁制造,提高了蒸汽喷射器的耐压、耐酸、耐腐蚀性能,使之更适用于各种浓度的酸、碱和多种有机溶剂等腐蚀性介质。

【ZS型蒸汽喷射器】产品用途:

水喷射真空泵是目前工程中使用很广、效果较好的真空获得装置。适用于蒸馏、蒸发、浓缩、干燥、结晶、吸收、传质、冷凝、除氧、供氧、输送、三废治理等多种场合。在化工、制药、食品、印染、制革、环保、轻工、冶金等方面应用甚广ZSB型蒸汽喷射器 ZS系列蒸汽喷射器,是一种新兴的真空获得设备,在国民经济中发挥很大的作用。
ZSB型水喷射真空泵结构简单、工作可靠、噪音低、无污染、使用寿命长、极少维修、管理使用方便、便于综合利用ZSB型蒸汽喷射器 ZS系列蒸汽喷射器。尤其适用于作为传质和化学混合反应设备或抽吸有害气体及粉尘。

【ZS型蒸汽喷射器】型号意义:

例如:ZS-100L
   ZS-蒸汽喷射器
   100-蒸发量

【ZS型蒸汽喷射器】性能参数:



蒸发量
Mpa

排气量
m3/h

工作水压
kgf/cm3

耗气量
kg/h

汽压
kgf/cm2

电机水泵
功率kw

ZS-60L

755

60

3

40

3

3BA-9
7.5

ZS-80L

755

80

3

40

3

3BA-9
7.5

ZS-100L

755

100

3

40

3

3BA-9
7.5

ZS-120L

755

120

3

40

3

3BA-9
7.5

ZS-130L

755

130

3

45

3

3BA-9
7.5

ZS-150L

755

150

3

45

3

3BA-9
7.5

ZS-180L

680

180

4

50

4

4BA-12
15

ZS-230L

680

230

4

60

4

4BA-12
15

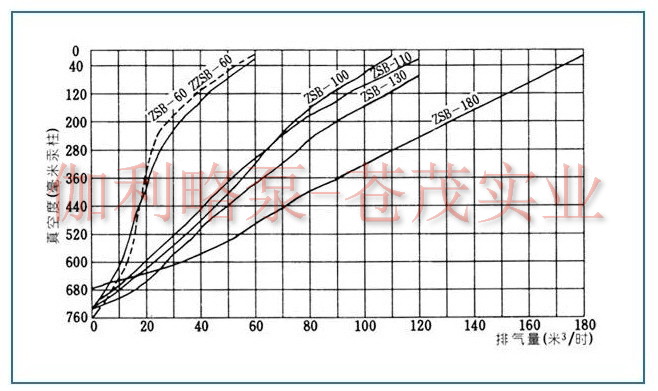

【ZS型蒸汽喷射器】性能曲线图:

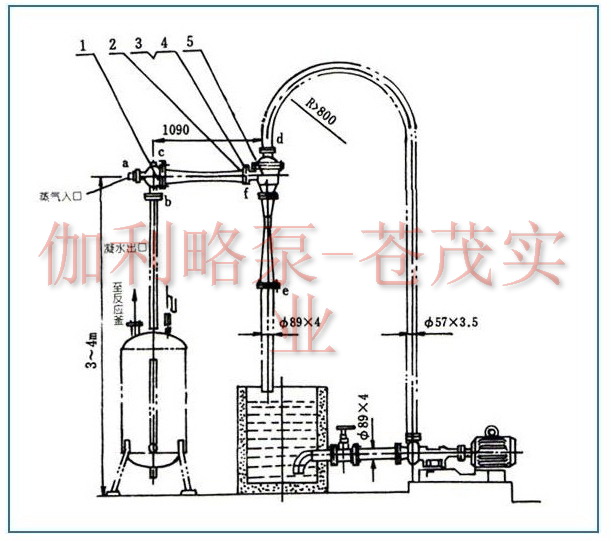

【ZS型蒸汽喷射器】安装示意图:

型号

L1

L2

D1×Dg1

D2×Dg2

D3×Dg3

重量

尺寸

螺孔

尺寸

螺孔

尺寸

螺孔

ZS-60L 80L

440

804

166×80

φ14×4

140×50

φ14×4

140×38

φ14×4

7

ZS-100L 120L

421

806

185×80

φ18×4

160×70

φ14×4

140×50

φ14×4

71

ZS-120L 120L

421

806

185×80

φ18×4

160×70

φ14×4

140×50

φ14×4

75

蒸汽泵

316

804

160×70

φ14×4

170×50

φ14×6

G3/4”



45

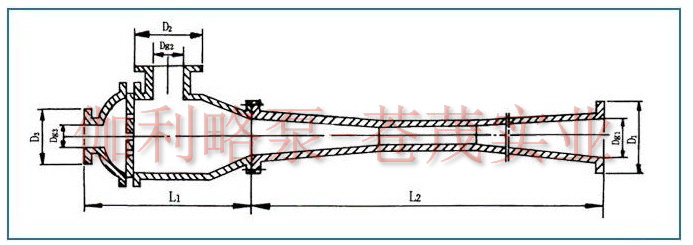

【ZS型蒸汽喷射器】安装示意图:



【ZS型蒸汽喷射器】安装说明:

1.本设备需以3公斤力/厘米2进行水压试验,5分钟以后降至1公斤力/厘米2(表压)
2.本设备需以1公斤力/厘米2进行气密性试验,时间为2小时,每小时平均泄露量不得超过0.2%(以上两项试验不包括出水管)。
3.本设备应根据安装设计图纸进行安装,各法兰连接不作为支承重量之用,假想线部分设备由工艺决定选用。

【ZS型蒸汽喷射器】接管表:

序号

规格

连接法兰标准号

紧密面形式

用途

a

G3/4”

——

丝扣

蒸汽进口

b

φ2”

——

凹凸

气体进口

c

M20×1.5

——

丝扣

真空表接口

d(e)

φ50φ80

HG5010-58

平面

水进(出)口

【ZS型蒸汽喷射器】故障原因及排除方法:





真空度达不到
真空度下降
真空度不稳定

循环水的碱或酸的浓度增高,多孔板或扩压器的孔径有水垢缩小了。

用酸液清洗或更换零件。

调整循环水的酸碱浓度。

水池中的循环水温度升高。

更换或加入部分循环水,降低水温。

水泵故障,压力突然下降,流量减少。

更换水泵。

清洗水泵叶轮和内壳的水垢或异物。

系统泄漏。

检查系统进行堵漏。

循环水中夹带大量气泡。

在排水管和水泵进水管之间设置挡板。

循环水中带有大量气泡,更换循环水。

倒水
(
即循环水由吸入口流出)

喷嘴、多孔板孔径腐蚀变形。

更换喷嘴或多孔板。

调节水池中的酸碱浓度。

喷嘴、多孔板加工不准确。

正确加工符合图纸精度标准。

混和管加工不准确,表面腐蚀。

正确加工保证同心度,光洁度,符合标准。

多孔板有异物堵塞。

清除异物。

清理水池。

水泵压力突然降低。

检查水泵,更换或修理。

操作程序不当。

关水泵排水与大气平衡。

循环水倒流入系统中。

在系统中安装止回阀

大气压力波动影响背压。

在排水管下接一米长的尾管
