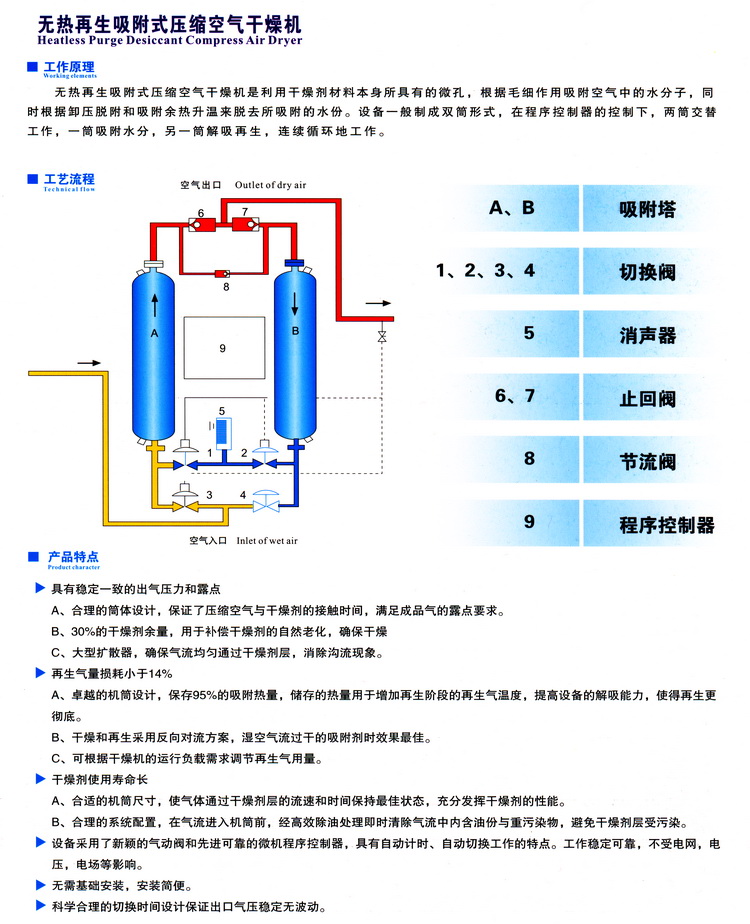

◎无热吸附式干燥机
Heatless Purge Desiccant Air Dryer
一、工况条件与技术指标
Working condition and technical data
再生气量（Purge air): ≤12～ 15%
工作压力（Working pressure): 0.6～1.0MPa
进气含油量（Inlet oil content): ≤0.1mg/m3
成品气压力露点（Outlet air pressure dew point): -20～－40℃
干燥剂（Desiccant): 活性氧化铝（Activated aluminum）或分子筛（Molecular siere)
工作周期（Working periods): 4～20min
进气温度（Inlet temperature): 0～45℃
二、伽利略吸附式干燥机产品特点：
1） 人性化设计：科学合理结构设计，外型新颖，美观大方，长期高效，性能稳定，操作、维护、保养方便，安装简便（无基础）。
2） 采用变压吸附的工作原理循环周期可根据工况进行编程，出厂标准设置10min。可根据客户需求合理选配多种控制模式，如：PLC控制、远程监控、露点显示及信号传输功能。
3） 简体内壁作专业的防锈处理，10年不锈蚀。
4） 灵活稳定的气动阀，工作可靠，寿命使用长。
5） 吸附剂充填量极为充裕，大容量的干燥剂床保证了空气与干燥剂有充足的接触时间，使干燥剂能充分吸收水份，达到稳定的出口露点。保证出口空气露点的稳定，除水效果。
6） 品质优良的消音器，有效的降低产品噪音，具有压力保护功能，提升产品安全性。
7） 保持吸附筒内空气合适的流速，既可确保压缩空气与吸附剂充分接触，亦可防止吸附剂移动和粉化。
8） 产品独特设计，气流脉冲小，气压平稳无波动，吸附剂破碎大大降低，出口气含粉尘少。
三、型号规格与性能参数
Model,size & technical data
项目 型号 |
CM-1WR |
CM-2WR |
CM-3WR |
CM-6WR |
CM-10WR |
CM-13WR |
CM-15WR |
CM-20WR |
CM-30WR |
CM-40WR |
CM-50WR |
CM-60WR |
CM-80WR |
|
空气处理量
（Nm3/min) |
1.2 |
2.4 |
3.8 |
6.5 |
10.7 |
13.5 |
17 |
23 |
33 |
45 |
55 |
65 |
85 |
加热功率（Kw) |
1.2 |
1.5 |
2 |
3 |
4 |
5.5 |
5.5 |
6 |
7.5 |
8.5 |
10 |
12 |
15 |
空气进出口径 |
DN25 |
DN25 |
DN40 |
DN50 |
DN50 |
DN65 |
DN65 |
DN80 |
DN100 |
DN125 |
外形尺寸 |
长（mm) |
710 |
710 |
850 |
1000 |
1250 |
1250 |
1250 |
1250 |
1300 |
1400 |
1800 |
1800 |
2240 |
宽（mm) |
375 |
375 |
475 |
480 |
630 |
630 |
630 |
710 |
750 |
850 |
900 |
1000 |
1120 |
高（mm） |
1060 |
1120 |
1500 |
1900 |
2000 |
2240 |
2240 |
2400 |
2500 |
2500 |
2500 |
2500 |
2800 |
重量（Kg） |
|
150 |
300 |
500 |
800 |
1200 |
1600 |
1600 |
2000 |
2750 |
|
|
|
|
四、相关知识：
一、冷冻式干燥机工作原理、操作事项及维护保养。
1、冷冻式干燥机系统流程图。
2、冷冻式干燥机工作原理。
3、冷冻式干燥机机台主要仪表及主要控制开关说明。
4、冷冻式干燥机主要控制器。
5、冷冻式干燥机主要零配件。
6、冷冻式干燥机制冷系统冷媒循环原理。
7、冷冻式干燥机机器的操作与保养。
二、压缩空气净化系统配置图。
三、基础知识
1、什么是压缩空气，有那些特点。
2、什么是空气的标准状态。
3、温度。
4、大气压力、绝对压力、表压力的含义。
5、空气湿度的定义。
6、什么是压力露点。
四、压缩空气质量等级的表示方法。
五、压缩空气净化的质量等级。
六、压缩空气净化设备产品概述。
七、空气净化设备主要部件。
八、压缩空气干燥方法。
九、压缩空气为什么要干燥？
十、吸附式干燥机工作原理、操作事项及维护保养。
1、吸附式干燥机概述。
2、无热式吸附式干燥机的产品流程图及工作原理。
3、微热式吸附式干燥机的产品流程图及工作原理。
4、无热式组合干燥机的产品流程图及工作原理。
5、吸附式干燥机基础知识。
6、吸附式干燥机主要配件。
7、吸附式干燥机注意事项。
8、吸附式干燥机的易损件。
十一、大气压力/压力露点换算表。
十二、常用单位换算表。
|
